预硬钢塑料模的热处理特点
发布时间:2018-03-20 作者:潍坊丰东 已阅读:850次
1、预硬钢是以预硬态供货的,一般不需热处理,但有时需进行改锻,改锻后的模坯必须进行热处理。
2、预硬钢的预备热处理通常采用球化退火,目的是消除锻造应力,获得均匀的球状珠光体组织,降低硬度,提高塑性,改善模坯的可加工性能或冷挤压成型性能。
3、预硬钢的预硬处理工艺简单,多数采用调质处理,调质后获得回火索氏体组织。高温回火的温度范围很宽能够满足模具的各种工作硬度要求。由于这类钢淬透性良好,淬火时可采用油冷、空冷或硝盐分级淬火。表4-8所示为部分预硬钢的预硬处理工艺。

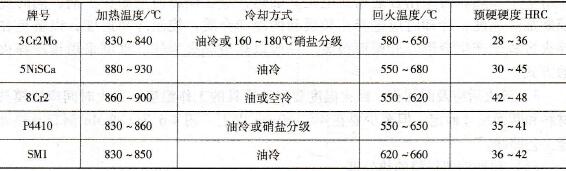

表1 部分预硬钢的预硬处理工艺
